Разъем RJ-45

Разъемы RJ-45 представляют собой полый прозрачный пластиковый корпус с фиксирующим замком, внутри которого расположено восемь подвижных металлических контактов. В новом, необжатом разъеме контакты выходят за границы корпуса, после обжима они вдавливаются внутрь, прорезая наружный изолирующий слой на проводниках, расположенных внутри кабеля «витая пара», и замыкаясь на проводящую жилу.

Верхняя кромка подвижных контактов разъема RJ-45 - острая, она имеет, как правило, два или три зубца:



При обжиме разъёма контакты утапливаются внутрь его корпуса, при этом верхняя кромка прорезает изолирующий слой проводника и впивается в проводящую жилу. Практика показывает, что контакты с тремя зубцами обеспечивают более высокую надежность соединения, но при этом двузубые контакты лучше режут изоляцию проводника. Обобщая можно сказать, что глобальных различий в качестве соединения при использовании этих двух типов разъемов нет, то есть можно смело покупать любой тип разъема RJ-45.

Последовательность монтажа разъема

Итак, для того чтобы смонтировать разъем RJ-45 на кабель «витая пара», проделайте следующие операции.
  1. Наденьте на кабель «витая пара» защитный колпачок.
  2. Удалите верхний защитный слой кабеля на расстояние 0,5 дюйма (12,5 мм). Как правило, обжимной инструмент имеет специальную режущую'кромку и ограничитель на это расстояние, позволяющий точно проделать указанную процедуру, не выверяя требуемый размер по линейке.
  3. Аккуратно расплетите свитые пары проводников. Зачищать их изоляцию до проводящей жилы не требуется.
  4. Расположите проводники витой пары в порядке, соответствующем выбранной вами схеме заделки кабеля.
Существует два типа сетевых кабелей:

1. Прямой - для подключения компьютера к хабу или свитчу, к кабельному ISDN/DSL модему, а также для соединения хабов и свитчей между собой хабов и роутеров. В данном случае используют стандарт 568В на обоих концах кабеля.

2. Кросс-провод (Cross-Over) - используется для для соединения двух компьютеров напрямую, без подключения к хабу. В данном случае на одном конце обжимка проводится по стандарту 568В а на другом 568А.

Разделка витой пары для соединения через коммутатор (switch, hub)

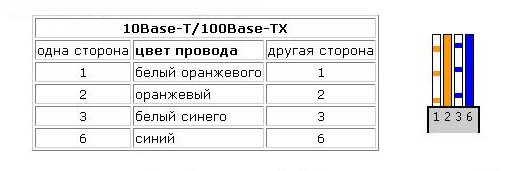

Для кабеля содержащего только две пары

Для кабеля содержащего четыре пары. Выбор варианта заделки 568A или 568B (Стандарт TIA/EIA-568A, B) зависит исключительно от принятого в вашей сети. Оба этих варианта эквивалентны.

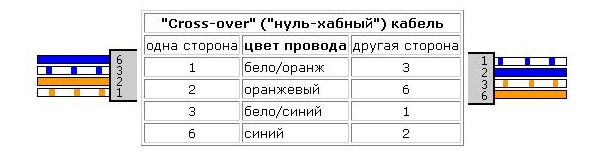

Разводка витой пары для соединения двух компьютеров напрямую (cross-over)

Схема обжима для четырехжильного кабеля (две пары)

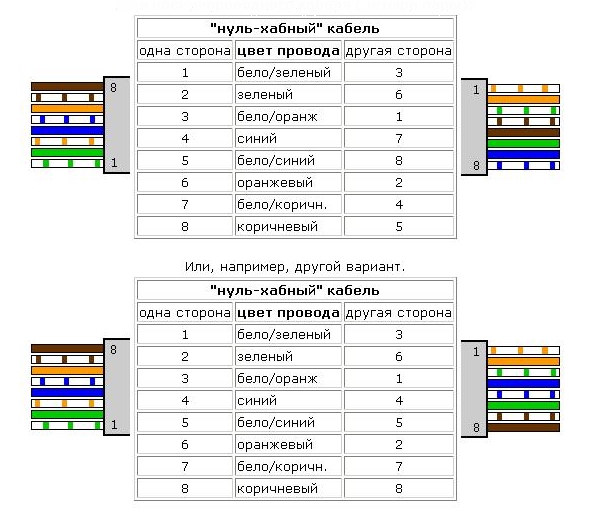

Схема обжима для восьмижильного кабеля (четыре пары)

Схема разделки восьми жильного кабеля витая пара

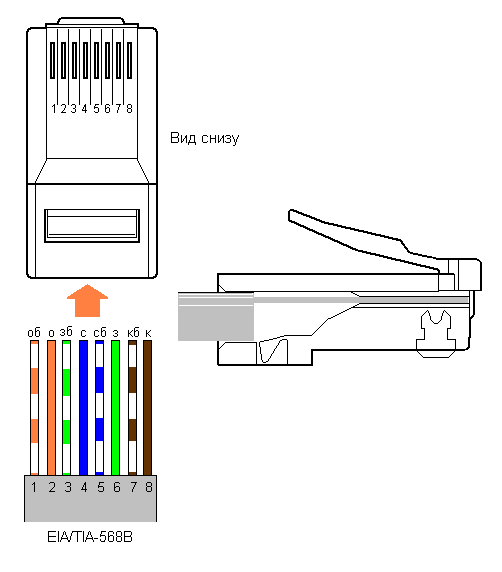

Расположив проводники соответствующим образом, возьмите в руки разъем RJ-45, переверните его контактами к себе, разместив тыльной стороной к кабелю — так, чтобы крепление замка оказалось на противоположной от кабеля стороне разъема, и до предела надвиньте его на выступающие из кабеля проводники:




Вставьте разъем с кабелем в углубление, расположенное на рабочей поверхности обжимного инструмента, и сильным быстрым нажатием на ручки обожмите кабель. При этом выступающие из корпуса разъема контакты и держатель кабеля должны полностью утопиться внутрь разъема.
