Радиовещательная FM антенная система AJ1
Широкополосная дипольная антенна AJ1F
  • Рабочий диапазон частот 87,5 – 108 МГц
  • Широкополосное или настраиваемое исполнение
  • Количество этажей – 1/2/4/6
  • Коэфф. усиления – 1,5/4,5/7,5/9,3/10,5 Дб.
  • ДН - круговая или направленная
  • Вертикальная поляризация
  • Проектирование системы под требования заказчика
  • Поставляется в комплекте с креплениями
  • Монтируется на трубостойку диаметром 50 - 110 мм.
  • Вес одного диполя 9 кг.
  • Размеры 1360 х 1100 х 180 мм.
  • Антенна имеет декларацию о соответствии
Электрические параметры
Импеданс 50 Ом
Частотный диапазон 87,5 – 108 МГц
Коэффициент усиления 1,5 дБ (по отношению к полуволновому диполю)
КСВН ≤ 1,35:1
Поляризация вертикальная
Максимальная мощность 800 Вт – стандартная версия
2000 Вт  и 3500 Вт – мощная версия
Особенности конструкции элемент специально разработан для применения в составе сложных антенных систем
Входной разъем N типа для стандартной версии 7/16” или 7/8” ЕIA для мощной версии

Механические параметры
Ветровая нагрузка 10,1 кг при 160 км/час
Максимальная скорость ветра 200 км/час
Площадь парусности 0,06 м2
Вес    9 кг
Крепление стандартное крепление на трубы диаметром 50-110 мм
Размеры 1360 х 1100 х 180 мм
Материал излучателя нержавеющая сталь


  • Усиление указано для вертикального расположения элементов;

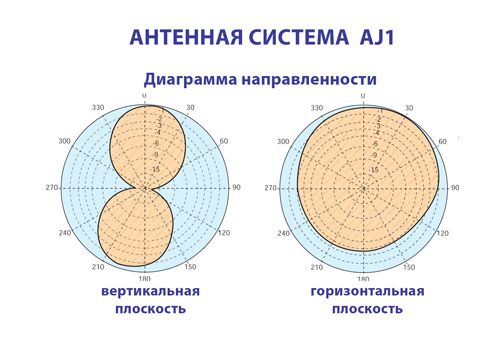

  • Когда антенна расположена на верхней точке мачты, диаграмма направленности в горизонтальной плоскости – ненаправленная;
  • Если антенна расположена сбоку мачты, диаграмма направленности и КСВН незначительно изменятся;
  • Высота системы, ветровая нагрузка и вес указаны для типовых решений. Они могут измениться для конкретных систем;
  • Апертура излучения антенной системы – расстояние между центром верхнего этажа и центром нижнего этажа;
  • Для защиты от влияния других передающих антенн, необходимое минимальное расстояние сверху и снизу должно составлять 1.6 м;
  • Ветровая нагрузка рассчитывалась при 100 миль/час (160 км/час ) в соответствии со стандартом EIA -222- C.
Параметры многоэлементных систем на базе AJ1F

Число элементов Усиление (вертикальное расположение элементов) Максимальная мощность, кВт Вес системы, кг  Ветровая нагрузка (160 км/час), кг  Высота системы, м
   дБ Раз
1 1,5 1,4 4 9 10,1 1,4
2 4,5 2,8 6 18 20,2 4
4 7,5 5,6 10 36 40,4 9,2
6 9,3 8,4 10 54 60,6 14,5
8 10,5 11,3 10 72 80,8 20
