Радиовещательная FM антенная система AJ3
Широкополосная дипольная антенна AJ3F
  • Рабочий диапазон частот 87,5 – 108 МГц
  • Широкополосное или настраиваемое исполнение
  • Количество этажей – 1/2/4/6/8/12
  • Коэфф. усиления – 4,0/7,0/10,0/11,8/13,0/14,8 Дб.
  • ДН - направленная
  • Вертикальная или горизонтальная поляризация
  • Проектирование системы под требования заказчика
  • Поставляется в комплекте с креплениями
  • Монтируется на трубостойку диаметром 50 - 110 мм.
  • Вес одного диполя 13,5 кг.
  • Размеры 1540 х 1100 х 180 мм.
  • Антенна имеет декларацию о соответствии
Электрические параметры
Импеданс 50 Ом
Частотный диапазон 87,5 – 108 МГц
Коэффициент усиления 4,0 дБ (по отношению к полуволновому диполю)
КСВН ≤ 1,35:1
Поляризация горизонтальная или вертикальная
Максимальная мощность 800 Вт – стандартная версия
2000 Вт  и 3500 Вт – мощная версия
Особенности конструкции элемент специально разработан для применения в составе сложных антенных систем

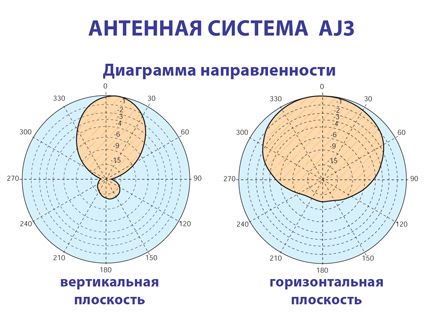

Ширина лепестка излучения  Е плоскость ±32°
Н плоскость ±68°
Входной разъем N типа для стандартной версии 7/16” или 7/8” ЕIA для мощной версии

Механические параметры
Ветровая нагрузка 26,7 кг при 160 км/час
Максимальная скорость ветра 200 км/час
Площадь парусности 0,18 м2
Вес    13,5 кг
Крепление стандартное крепление на трубы диаметром 50-110 мм
Размеры 1540 x 1780 x 180 мм
Материал излучателя нержавеющая сталь


  • Усиление указано для вертикального расположения элементов;
  • Когда антенна расположена на верхней точке мачты, диаграмма направленности в горизонтальной плоскости – ненаправленная;
  • Высота системы, ветровая нагрузка и вес указаны для типовых решений. Они могут измениться для конкретных систем;
  • Апертура излучения антенной системы – расстояние между центром верхнего этажа и центром нижнего этажа;
  • Для защиты от влияния других передающих антенн, необходимое минимальное расстояние сверху и снизу должно составлять 1.6 м;
  • Ветровая нагрузка рассчитывалась при 100 миль/час (160 км/час ) в соответствии со стандартом EIA -222- C.
Параметры многоэлементных систем на базе AJ2F

Число элементов Усиление (вертикальное расположение элементов) Максимальная мощность, кВт Вес системы, кг  Ветровая нагрузка (160 км/час), кг  Высота системы, м
   дБ Раз
2 7,0 5,0 4 27 53,2 4,4
4 10,0 10,0 6 54 106,8 9,6
6 11,8 15,0 10 81 160,2 14,8
8 13,0 20,0 10 108 213,6 20,0
12 14,8 30,1 10 138 2320,4 30,5

Технические характеристики (англ.)

Подробнее о компании: R.V.R. Elettronica (Италия)
