Радиовещательная FM антенная система DPA1
Широкополосная панельная антенна DPA1
  • Рабочий диапазон частот 87,5 – 108 МГц
  • Широкополосное  исполнение
  • Количество этажей – 1/2/4/6/8/12
  • Коэфф. усиления – 4,5/7,5/10,5/12,3/13,5/15,3 Дб.
  • ДН – направленная или круговая
  • Вертикальная или горизонтальная поляризация
  • Проектирование системы под требования заказчика
  • Поставляется в комплекте с креплениями
  • Монтируется на грани мачты
  • Вес одной панели 32 кг.
  • Размеры 1400 х 1000 х 2000 мм.
  • Антенна имеет декларацию о соответствии
Электрические параметры
Импеданс 50 Ом
Частотный диапазон 87,5 – 108 МГц
Коэффициент усиления 4,5 дБ (по отношению к полуволновому диполю)
КСВН ≤ 1,25:1
Поляризация горизонтальная или вертикальная
Максимальная мощность 800 Вт – стандартная версия
2000 Вт – мощная версия
3500 Вт – специальная версия
Особенности конструкции панель специально разработана для применения в составе сложных антенных систем

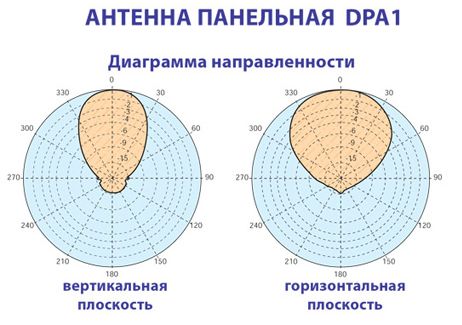

Ширина лепестка излучения Е плоскость ±32°
Н плоскость ±58°
Входной разъем N типа для стандартной версии 7/16” или 7/8” ЕIA для мощной версии

Механические параметры
Ветровая нагрузка 108 кг при 160 км/час
Максимальная скорость ветра 200 км/час
Площадь парусности 0,13 м2 (боковая)
0,56 м2 (фронтальная)
Вес    32 кг
Крепление стандартное крепление на трубы диаметром 50-110 мм
Размеры 2000 х 1400 х 1000 мм
Материал излучателя нержавеющая сталь
Защитный кожух дополнительно



Параметры многоэлементных систем на базе DPA1

Число элементов Усиление (вертикальное расположение элементов) Максимальная мощность, кВт Вес системы, кг  Ветровая нагрузка (160 км/час), кг  Высота системы, м
   дБ Раз
2 7,5 5,6 6 64 216 4,6
4 10,5 11,3 10 128 432 9,8
6 12,3 16,9 10 192 678 15,0
8 13,5 22,5 10 256 864 20,2
12 15,3 33,8 - 384 1296
30,6
  • Усиление указано для вертикального расположения элементов;
  • Когда антенна расположена на верхней точке мачты, диаграмма направленности в горизонтальной плоскости – ненаправленная;
  • Если антенна расположена сбоку мачты, диаграмма направленности и КСВН незначительно изменятся;
  • Высота системы, ветровая нагрузка и вес указаны для типовых решений. Они могут измениться для конкретных систем;
  • Апертура излучения антенной системы – расстояние между центром верхнего этажа и центром нижнего этажа;
  • Для защиты от влияния других передающих антенн, необходимое минимальное расстояние сверху и снизу должно составлять 1,6 м;
  • Ветровая нагрузка рассчитывалась при 100 миль/час (160 км/час ) в соответствии со стандартом EIA -222- C.
Технические характеристики (англ.)
