Полосовой FM фильтр FFTC03
Основное назначение полосовых FM фильтров – работа в составе системы суммирования мощностей нескольких передатчиков, работающих на разных каналах. Фильтры так же дополнительно уменьшают уровень побочного излучения передатчика. Полосовые фильтры были разработаны как дополнение к технологии полосового суммирования сигналов. Использование самых современных технологий разработки резонаторных фильтров (прямоугольные, восьмиугольные) обеспечивает покупателю единое решение, позволяющее работать в многоканальных вещательных системах.
  • Рабочие частоты 87,5 - 108 МГц;
  • II частотный диапазон;
  • В стандартной комплектации фильтр состоит из двух резонаторов, по заказу, могут поставляться варианты с 3 и 4 резонаторами.
Типовые параметры
Импеданс 50 Ом
Частотный диапазон 87,5 – 108 МГц
КСВН в полосе ±150 кГц макс 1,1:1
Вносимые потери на центр. частоте, макс. 0,8 дБ

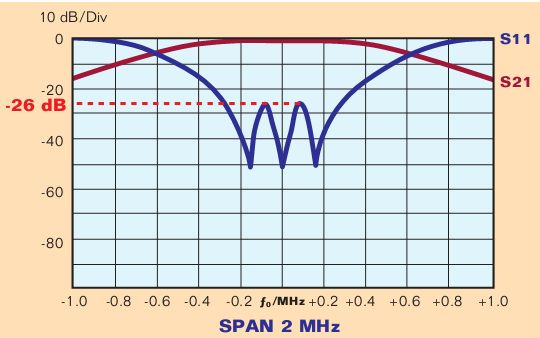

Обратные потери в полосе ±150 кГц ≤-26 дБ
Коэффициент подавления по запросу (тип. ± 1 МГц  -14дБ)
Максимальная мощность 300 Вт
Разъемы N типа
Диапазон рабочих теммператур -20 ° C ÷  +50 ° C
Материалы алюминий, медь, тефлон, нержавеющая сталь с серебряным покрытием
  • фильтр не вносит искажений в основной сигнал;
  • стандартный вариант с 2 резонаторами;
  • специальные варианты с 3 и 4 резонаторами;
  • низкие потери, высокая степень изоляции;
  • естественное охлаждение.
Не рэковый вариант

Размеры 710 (макс) х 280 х 90 мм (высота х длина х ширина)
Вес 9 кг

Рэковый вариант (дополнительно)

Размеры 2 U (1U = 44,45 мм)
Вес 9 кг



Технические характеристики (англ.)
