УКВ ЧМ/FM передатчик Микротек-TFR/TF5000

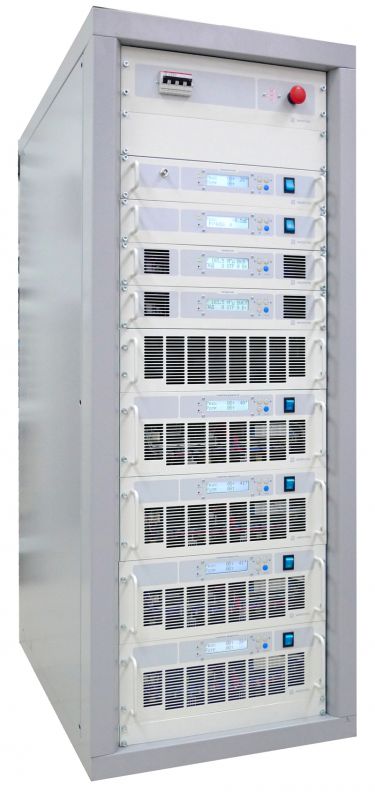

УКВ ЧМ передатчик Микротек-TFR/TF5000. Все блоки передатчика размещены в 19" шкафу высотой 33U и глубиной 1м, оборудованном вытяжным вентилятором, выбрасывающим воздух через отверстие в крыше. Передатчик может работать как от 3-х так и от 2-х фазной сети и имеет индикацию фазных напряжений и защиту от колебаний напряжения в сети питания.

Основные особенности:
  • Превосходное соотношение цена-качество
  • Диапазон рабочих частот:
    • серия TF - 87,5…108 МГц
    • серия TFR - 65,9…74 МГц
  • Пилот-тон
  • Высококачественные характеристики при малом энергопотреблении
  • Микропроцессорное управление
  • Вывод всех текущих параметров и установок на дисплей
  • Эффективные, надежные импульсные источники питания
  • Конфигурация с резервным возбудителем
  • Дистанционное управление, мониторинг Ethernet (WEB, SNMP, RS232/485)
  • Компактное размещение
  • Технология MOSFET
Опции:
  • Коммутатор АФУ - эквивалент
  • Трансформатор сопротивлений 50 / 75 Ом
  • Цифровой вход (AES/EBU, S/PDIF, TosLink)
Типовой состав мощных передатчика Микротек-TFR5000/TF5000:
  • маломощный передатчик "Микротек-TF100" (2U 19"),
  • блок контроля (2U 19”),
  • делитель, сумматор, рефлектометр,
  • панель индикации сети (3U),
  • усилитель AN1500 (4U 19") и блок балластных нагрузок (3U 19")
  • или четыре усилителя AN1500 (4U 19”) 3шт./4шт.и блок балластных нагрузок (3U 19”) 1шт./2шт. соответственно.
Все блоки мощных передатчиков размещены в 19" шкафу высотой 33U и глубиной 1м, оборудованном вытяжным вентилятором, выбрасывающим воздух через отверстие в крыше.

Каждый блок усилителя состоит из набора унифицированных плат 300-ваттных усилителей, расположенных на едином радиаторе, и из соответствующего набора источников питания, схем контроля, индикации и охлаждения. Все они имеют независимую защиту по всем основным параметрам (Uип, Iип, Pвых, Pотр, T). На жидкокристаллическом индикаторе можно просмотреть состояние блока по всем основным параметрам и аварийные ситуации, которые записываются в "лист аварий".

Передатчик может работать как от 3-х так и от 2-х фазной сети и имеет индикацию фазных напряжений и защиту от колебаний напряжения в сети питания.

Если напряжение L-L (L-N) становится выше 460В/265В или ниже 320В/185В, то шкаф автоматически отключается от сети. При возвращении напряжения в поле допуска - снова автоматически подключается к сети.

При необходимости, любой мощный передатчик можно перевести на работу на двух блоках усилителей, без потерь мощности в балластных нагрузках путем несложной коммутации сумматоров и делителей.

Хороший КПД и эффективная система охлаждения позволяют работать передатчикам при температуре окружающей среды до +50 °С, не снижая мощности и качественных показателей.

Прежде чем попасть к заказчику, передатчики проходят тщательное тестирование и проверку во всех режимах работы в течение длительного времени.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЕРЕДАТЧИКА TFR5000/TF5000

ВЧ параметры
Номинальная выходная мощность, Вт 5000
Регулирование уровня вых. мощности 0 - 100%
Режимы работы Пилот-тон/Моно/Внеш.КССПилот-тон/Полярная модуляция/Моно/Внеш.КСС (с опциейPM) управление с лицевой панели
Диапазон модулирующих частот 30 - 15000 Гц
Предыскажения 0/50мкс/75мкс (управление с лицевой панели)
Диапазон рабочих частот/Шаг изменения   серия TF - 87,5 - 108 МГц / 100 кГцсерия TFR- 65,9 - 74 МГц / 10 кГц (управление с лицевой панели)
Нестабильность частоты ± 5х10-7
Уровень побочных радиоколебаний < 75 дБ
ПАМ < 0,05% (типовое)
СПАМ < 0,15% (типовое)
Диапазон модулирующих частот 30 - 15000 Гц
НЧ параметры
Стерео
/
Моно
Уровень входного сигнала 0 дБм ном. (±8дБ регулировка с лицевой панели)
Входной разъем XLR, 600 Ом/10 кОм (выбор с лицевой панели)
Неравномерность АЧХ ±0,1 дБ: 30 Гц - 15 кГц,
Нелинейные искажения < 0,1% (Пилот-тон, Моно) или
0,18% (Полярная модуляция): 30 Гц - 15 кГц
Защищенность от интегральной помехи < 80дБ (Моно), 74дБ (Пилот-тон) или
70дБ (Полярная модуляция). 50мкс - вкл.
RDS Уровень входного сигнала 0 дБм ном. (±8дБ регулировка с лицевой панели)
Входной разъем XLR, 600 Ом/10 кОм (выбор с лицевой панели)
19 кГц Неравномерность АЧХ ±0,1 дБ: 30 Гц - 15 кГц,
Нелинейные искажения < 0,1% (Пилот-тон, Моно) или
0,18% (Полярная модуляция): 30 Гц - 15 кГц
Общие параметры
Напряжение сети питания, В 380/220 ± 20%
Потребляемая мощность, Вт 11500
Температура окружающей среды, °C +5 - +45
Относительная влажность при +20°C, %, не более 80
Допустимая высота 3000 м над уровнем моря
Система охлаждения Встроенная воздушная
Тип выходного разъема (50 Ом) EIA 7/8 (50 Ом)
Интерфейс дистанционного управления WEB,SNMP, RS 232/485
Габариты:(высота * ширина * глубина), мм 19 " - 33U (1658 * 619 * 1000)
Масса, кг ~ 330

Технические характеристики передатчика (pdf)
