Вилка прижимная N-112
ВЧ разъем N серии, вилка (папа) N-112 прижимной, пин под пайку. Область применения - аппаратура связи с высокими требованиями к защите от вибраций (измерительное оборудование, радиовещание, спутниковое и военное оборудование связи), а также беспроводное WiFi и WiMax оборудованиие.

Тип центрального контакта штырь
Волновое сопротивление 50 Ом  / 75 Ом
Диапазон рабочих частот 0 - 11 ГГц / 0 - 1,5 ГГц
Вносимы потери 0,3 дБ макс.
К.С.В.н 1,3 макс.
Монтаж оплетки прижимной
Монтаж центр. контакта пайка
Покрытие корпуса никель
Покрытие центр. контакта золото
Диэлектрик дельрин
Конструктивное исполнение прямой
Способ крепления кабельная вилка

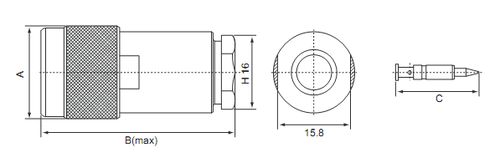

Модель Ω Тип кабеля А В С
N-112-5C 75 5C-2V 20 41.7 18
N-112-7C 75 7C-2V 20 42.5 18
N-112-5D 50 5D-FB 20 41.5 18
N-112-8D 50 8D-FB 20 42.2 18
N-112-10D 50 10D-FB 20 42 18
N-112B 50 RG-213/U (8/U) 20 42.5 18
N-112C 50 RG-214/U 20 42.5  18
N-112F 50 RG-58/U 20 42.5 18
N-112G 75 RG-59/U 20 38.5 18
N-112-H155 50 Н155 20 41.7 18
N-112-H500 50 Н500 20 42.3 18,6
N-112X 50 RG-8X (Micro8/U) 20 40.5 18
