Вилка прижимная угловая N-122
Разъем N серии, N-122, вилка (папа) угловая, под коаксиальный кабель. Корпус разъема прижимной, центральный контакт (пин) под пайку. Область применения - аппаратура связи с высокими требованиями к защите от вибраций (измерительное оборудование, радиовещание, спутниковое и военное оборудование связи), а также беспроводное WiFi и WiMax оборудованиие.

Тип центрального контакта штырь
Волновое сопротивление 50 Ом
Диапазон рабочих частот, МГц 0 - 11 ГГц
Вносимы потери 0,3 дБ макс.
К.С.В.н 1,3 макс.
Монтаж оплетки прижимной
Монтаж центр. контакта пайка
Покрытие корпуса никель
Покрытие центр. контакта золото
Диэлектрик тефлон
Конструктивное исполнение угловой
Способ крепления кабельная вилка

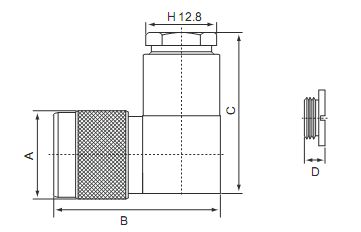

Модель Ω Тип кабеля А В С D
N-122B 50 RG-213/U (8/U) 20 37.7 36.8 4.7
N-122F 50 RG-58/U 20 37.7 36.4 4.7
N-122-H500 50 H500 20 37.5 36.9 4.7


Вилка прижимная угловая N-122
