Розетка прижимная N-212
Разъем N серии, N-212, розетка (мама), под коаксиальный кабель. Корпус разъема прижимной, центральный контакт (пин) под пайку. Совместимость с фидерными кабелями различных производителей (Цветлит, Andrew, RFS, NK, Rosenberger, LS, Leoni). Стабильно низкий уровень КСВ. Чрезвычайно малый уровень интермодуляционных искажений.

Тип центрального контакта штырь
Волновое сопротивление 50 Ом  / 75 Ом
Диапазон рабочих частот 0 - 11 ГГц / 0 - 1,5 ГГц
Вносимы потери 0,3 дБ макс.
К.С.В.н 1,3 макс.
Монтаж оплетки прижим
Монтаж центр. контакта пайка
Покрытие корпуса никель
Покрытие центр. контакта золото
Диэлектрик тефлон
Конструктивное исполнение прямой
Способ крепления на кабель

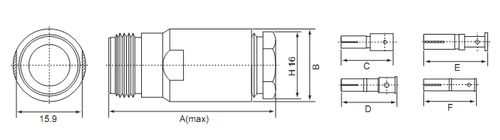

Модель Ω Тип кабеля A B C D E F
N-212-8D 50 8D-FB 40.2 17.5 12.6 - - -
N-212B 50 RG-213/U (8/U) 40.2. 17.5 - 12.6 - -
N-212C 50 RG-214/U 40.2 17.5 - - - 12.6
N-212F 50 RG-58/U 40.2 17.5 - - 12.6 -
N-212G 75 RG-59/U 40.2 17.5 - - 12.6 -
N-212-H155 50 H155 40.2 17.5 - - 12.6 -
N-212-H500   50 Н500 40.3 17.5 - 13.5 - -
N-212B (2.8mm pin)   50 DX-10A (Belgen 9913) 40.1 19 - 13.5 - -
N-212X  50 RG-8X (Micro8/U) 40.1 19 - 13.5 - -
