Розетка прижимная N-242 приборно-кабельная с фланцем
Разъем N серии, N-242, розетка (мама), приборно-кабельная с фланцем, прижимная. Центральный контакт (пин) под пайку. Корпус разъема прижимной, центральный контакт (пин) под пайку. Совместимость с фидерными кабелями различных производителей (Цветлит, Andrew, RFS, NK, Rosenberger, LS, Leoni). Стабильно низкий уровень КСВ. Чрезвычайно малый уровень интермодуляционных искажений.

Тип центрального контакта штырь
Волновое сопротивление 50 Ом  / 75 Ом
Диапазон рабочих частот 0 - 11 ГГц / 0 - 1,5 ГГц
Вносимы потери 0,3 дБ макс.
К.С.В.н 1,3 макс.
Монтаж оплетки прижим
Монтаж центр. контакта пайка
Покрытие корпуса никель
Покрытие центр. контакта золото
Диэлектрик тефлон
Конструктивное исполнение прямой
Способ крепления приборно-кабельный с фланецем

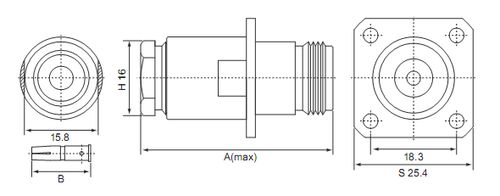

Модель Ω Тип кабеля А В
N-242A 75 RG-6/U 32.8 12.6
N-242B 50 RG-213/U (8/U) 41 12.6
N-242F 50 RG-58/U 32.8 12.6
N-242G 75 RG-59/U 32.8 12.6
Розетка прижимная N-242 приборно-кабельная с фланцем
